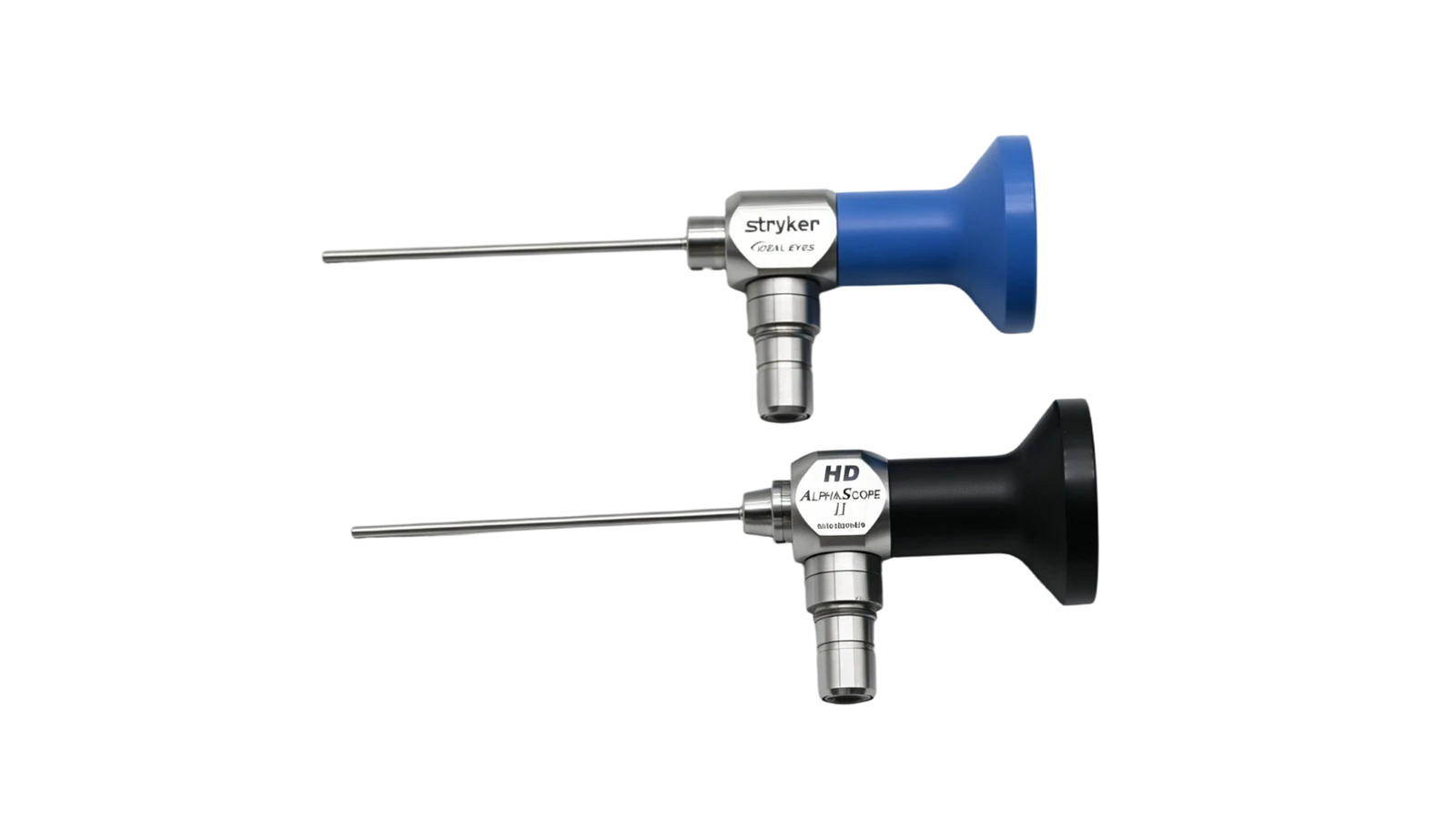

Ovaj tehnički slučaj se fokusira na dva modela artroskopa vilice, STRYKER 0502-119-010 i GIMMI E.8186.20. Detaljno razlažemo kompletan radni tok rastavljanja optičkih sočiva, dubinskog čišćenja, sastavljanja i optičke kalibracije. Ova dva opsega dijele gotovo identičnu unutrašnju optičku arhitekturu, tako da su njihova logika rješavanja problema i operativni postupci vrlo zamjenjivi. Ovaj vodič služi kao univerzalna referenca za servisiranje sličnih artroskopskih optičkih sistema.
Rastavljanje optičkog puta
Započnite rastavljanje optičkog puta izvlačenjem odstojnih cijevi, dijafragme i kompresijskih blokova adaptera. Upotrijebite zakačenu sondu da dosegnete unutar odstojne cijevi, lagano je olabavite, a zatim je podignite preciznim pincetom. Lagano kucnite po kućištu nišana da biste pomaknuli unutrašnje kompresijske blokove. Tokom ovog koraka potrebna je pažljiva kontrola primijenjene sile kako bi se spriječilo pomicanje unutrašnjih optičkih komponenti ili oštećenje uslijed vibracija. Kako bi se osiguralo da redoslijed poravnanja optičkih komponenti ostane neometano tokom rastavljanja, koristi se reducirajuće kućište.

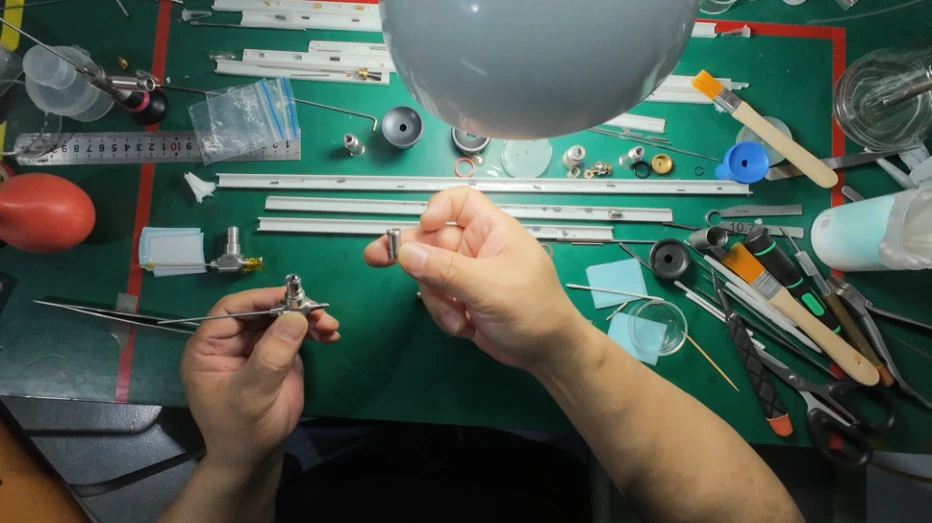

(Ugradite reducirajuće kućište)

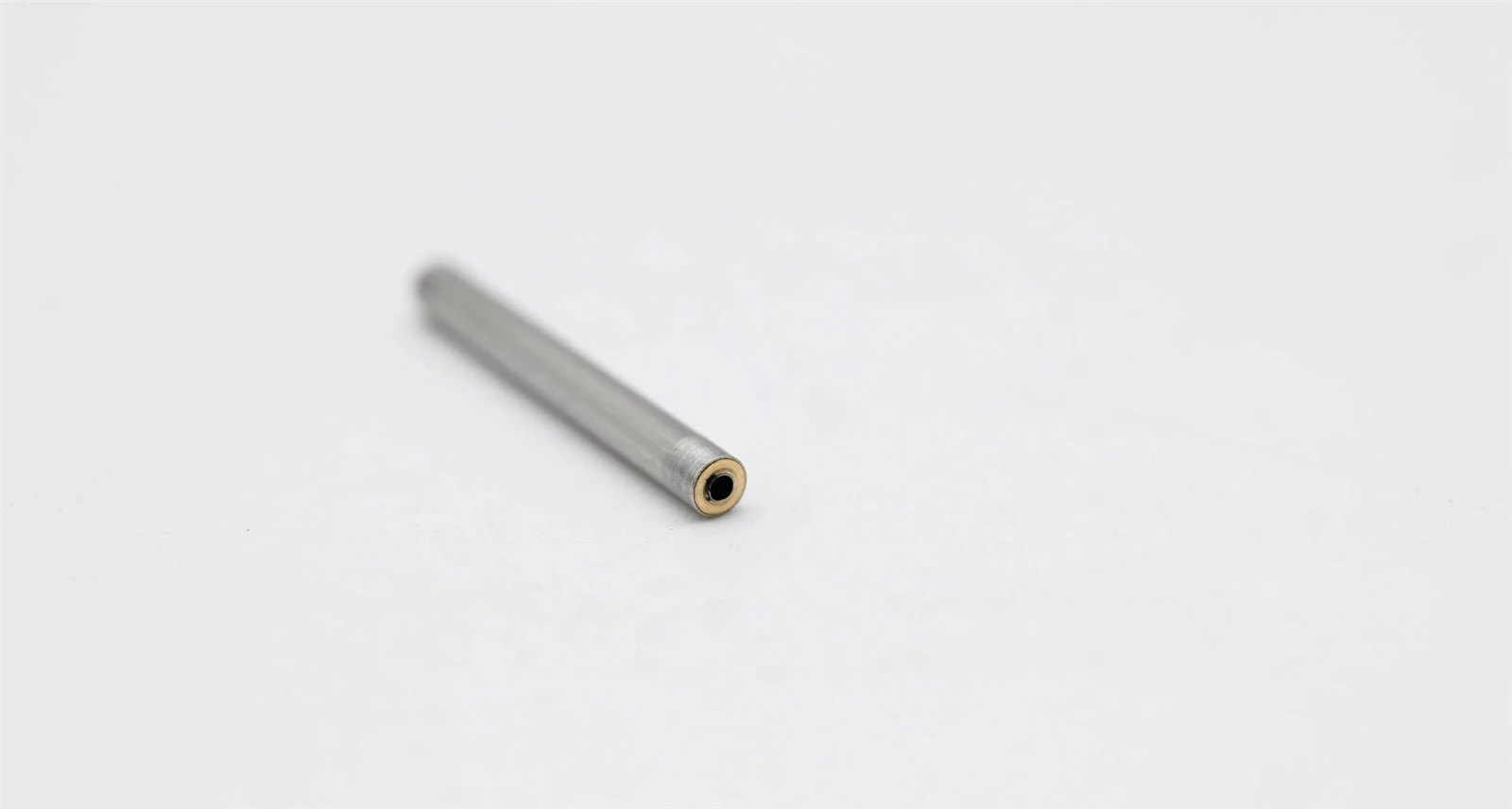

(Smanjenje kućišta)
Specifična struktura reducirajućeg kućišta sastoji se od cijevi od nehrđajućeg čelika vanjskog prečnika 2,7 mm koja služi kao glavno tijelo, sa bakrenim čaurama (debljine 2 mm) postavljenim na oba kraja; unutra je ugrađena cijev od nehrđajućeg čelika unutrašnjeg promjera 1,1 mm i vanjskog promjera 1,25 mm. Ovaj alat zahtijeva visoku koncentričnost i funkcije kako bi se osiguralo da sočiva šipke zadrže svoj izvorni redoslijed bez promjena tokom rastavljanja i montaže.
Povežite redukciono kućište i prošireni eksterni adapter na artroskop. Lagano tapkajte po tijelu nišana dok provodite vizualnu inspekciju sve dok se sočiva štapa ne izlože iz otvora cijevi niskona. Metoda za potvrdu potpunog uklanjanja svih optičkih elemenata je sljedeća: Umetnite tanku cijev od nehrđajućeg čelika u artroskop, označite poziciju na kojoj cijev ne može dalje napredovati, a zatim uporedite ovu označenu dubinu sa ukupnom dužinom vanjske cijevi opcina kako biste provjerili jesu li sve unutrašnje komponente potpuno izvučene.
Čišćenje
Nakon što su svi optički elementi uklonjeni, prijeđite na čišćenje unutrašnjosti tijela niske. Najprije ostružite ostatke ljepila na distalnom vrhu pincetom, a zatim ispolirajte preostale slojeve ljepila pomoću brusnog papira granulacije 1200 kako biste obnovili čistu metalnu površinu.
Da biste očistili unutrašnji zid osovine opcina, gurnite maramice natopljene alkoholom bez vlakana naprijed-nazad kroz lumen pomoću cijevi od nehrđajućeg čelika.
Cijev od nehrđajućeg čelika korištena u ovom slučaju ima vanjski prečnik od 1,0 mm i unutrašnji prečnik od 0,9 mm, što odgovara dimenzijama optičkog sistema. Proces čišćenja se mora ponoviti nekoliko puta kako bi se osiguralo da na unutrašnjim zidovima ne ostanu zagađivači.

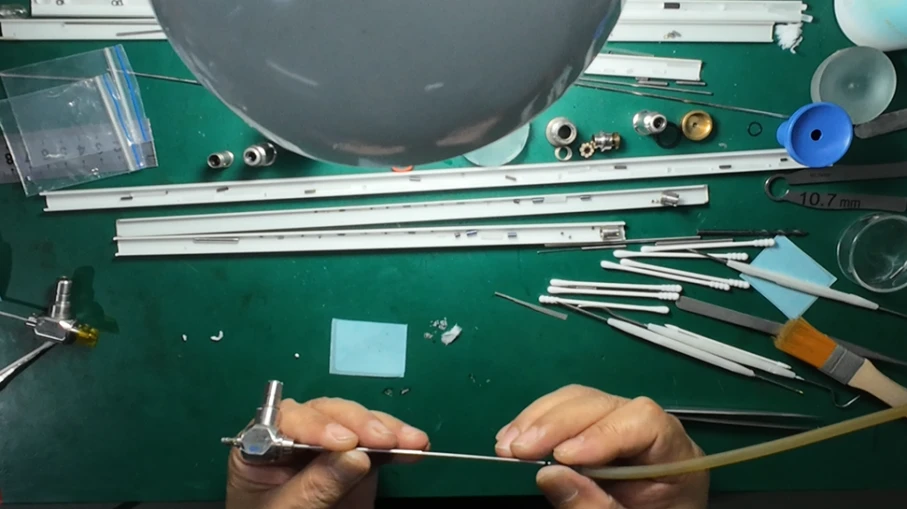

(vakuumsko pražnjenje pod negativnim pritiskom)
Nakon brisanja, spojite usisni uređaj na cijev od nehrđajućeg čelika kako biste izvršili vakuumsko pročišćavanje pod negativnim tlakom na unutrašnjem zidu osovine, uklanjajući sitne ostatke, vlakna i ostatke alkohola iznutra. Pomičite cijev od nehrđajućeg čelika naprijed-nazad više puta tokom usisavanja kako biste osigurali potpuno čišćenje svih segmenata lumena. Kada je čišćenje završeno, zapečatite oba kraja osovine opcina visokotemperaturnim zaptivačem kako biste blokirali prašinu i izbjegli sekundarnu kontaminaciju.
Test Assembly
Unutrašnja navlaka se koristi za podešavanje centriranja vlaknastog kabla okulara. Ako je čahura oštećena ili uzrokuje odstupanje optičkog centriranja, izbrusite je i popravite na tokarskom stroju za satove. Prilikom uklanjanja štapićastih sočiva, koristite sklopove okulara od STRYKER cistoskopa ili histeroskopa s odgovarajućim unutrašnjim i vanjskim promjerima kao pomoćne alate kako biste rastavljene optičke komponente držali u ispravnom redoslijedu.

(Pomoćni alat za rastavljanje)
Montaža zahteva izuzetno visoku operativnu preciznost. Ovo kućište za popravku ima 40x povećalo za rad; binokularni mikroskop velike snage je također prihvatljiv. Prije sastavljanja, obje strane sočiva povećala/mikroskopa i sve klešta za stezanje moraju se temeljito očistiti kako bi se uklonile mrlje od prašine i ulja.
O odabiru alata,,ekstra-fine pincete se koriste za ribanje i ugradnju odstojnih cijevi, dok su posebne specijalne pincete potrebne za držanje optičkih sočiva. Ovo kućište koristi pincete za sočiva sa okruglim otvorom vilice od 1,1 mm. Ovaj dizajn efikasno sprečava gubitak sočiva ili grebanje tokom brisanja. Unutrašnji provrt odstojnih prstenova treba obrisati sitnim štapićima koji ne ostavljaju dlačice kako bi se zajamčila čistoća na svim površinama koje se spajaju.
Za ovaj model endoskopa, najbolje je potpuno rastaviti, očistiti i ponovo sastaviti cijeli sklop objektiva. Unutrašnjost tijela nišana podijeljena je na tri dijela, što čini montažu od stražnje prema naprijed prilično izazovnom. Tokom postupka, prvo uklonite sočiva šipke i odstojnike; zatim, zagrejte sklop objektiva na približno 200 stepeni i koristite specijalizovani cevasti alat da izbacite svaki optički element jedan po jedan. Kada je čišćenje završeno, umetnite komponente uzastopno počevši od distalnog kraja (glave nišana) da biste ponovo sastavili jedinicu objektiva.
Vezivanje objektiva
Proces spajanja direktno određuje nepropusnost i vijek trajanja grupe sočiva objektiva. Ovaj popravak koristi prilagođenu zaptivku otpornu na visoke temperature sa sljedećim svojstvima:
Podnosi temperature do 500 stepeni, dobro se vezuje za staklo i nerđajući čelik i pokazuje odličnu otpornost na starenje, kiseline i lužine. Ovo poluprozirno ljepilo ima dobru tečnost; kada se koristi za spajanje sklopova sočiva objektiva, osigurava efektivnu dubinu prodiranja i u tom pogledu polučvrsta ljepila koja nadmašuju nepropusnost. Međutim, potrebna je pažljiva kontrola radnog vremena, a zagrevanje na približno 300 stepeni je neophodno ako je potrebno rastaviti lepljivi sloj.[saznaj više o...]
- Miješanje ljepila: ravnomjerno miješajte odgovarajuću količinu ljepila oko 2 minute, a zatim ostavite da odstoji više od deset minuta da se prethodno očvrsne. Započnite nanošenje kada ljepilo dobije blagu ljepljivost; njegova smanjena tečnost sprečava unutrašnje curenje. Podesite brzinu miješanja u skladu s temperaturom okoline: razrjeđi ljepilo na visokoj temperaturi može se malo brže miješati. Sitni mikromehurići koji nastaju tokom mešanja će se prirodno raspršiti i neće uticati na konačne rezultate zaptivanja. Imajte na umu da se ljepilo lagano skuplja tokom mirovanja. Ako dođe do nepotpunog punjenja tokom inkapsulacije, površinski ljepilo će prirodno konvergirati prema unutra putem molekularne napetosti kako bi se osiguralo potpuno unutrašnje zaptivanje.
- Doziranje ljepila: Počnite s doziranjem kada ljepilo dostigne stanje tankog niza. Učvrstite akupunkturnu iglu od 0,3 mm kao aplikator ljepila. Koraci rada: Prvo lagano zalijepite sočivo objektiva prema van kleštama koje nose mali komad 3M trake, ponovo stegnite sočivo mikro-čeljustim pincetama od 1,2 mm, pokupite ljepilo akupunkturnom iglom i nanesite ravnomjeran premaz oko prednje polovine obima sočiva objektiva. Vratite sočivo u otvor cijevi uz pomoć čačkalice. Nakon umetanja, pažljivo provjerite da li se ljepilo prelijeva ili nakuplja oko perimetra sočiva.

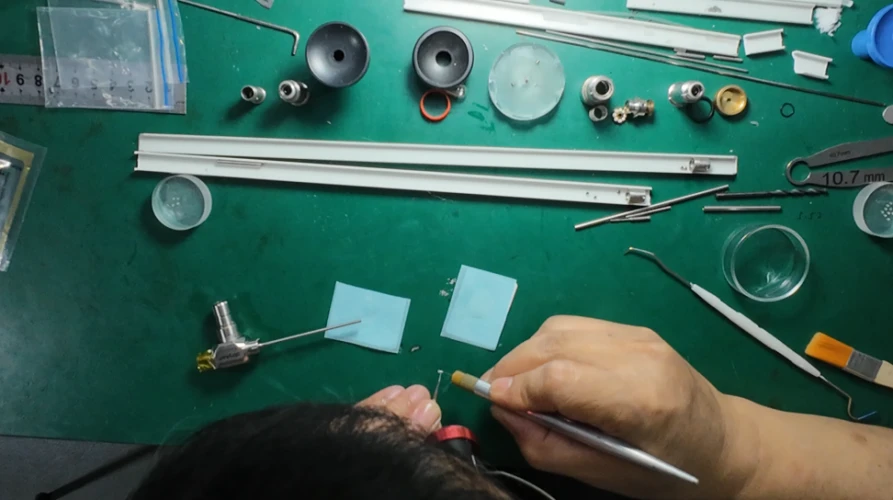

(Doziranje ljepila)
- Uklanjanje viška ljepila: Ostavite spojeni sklop da stoji 8 sati; ljepilo dobiva djelomičnu tvrdoću, ali se u ovoj fazi ne stvrdnjava u potpunosti. Sastrugajte višak ljepila čačkalicama ili pamučnim štapićima, osušite sklop toplinom kako biste maksimizirali snagu vezivanja, a zatim obrišite alkoholnim štapićima. Za ogrebotine na površini sočiva ili tvrdokorne ostatke koji se ne mogu ukloniti jednostavnim tamponima ili alkoholom, razrijedite smjesu za poliranje čistom vodom i nježno je polirajte vrhom čačkalice umotanim u mikrovlakna. Važan podsjetnik: Završite optičko podešavanje slike dok je ljepilo još uvijek djelomično očvršćeno i potvrdite kvalifikovanu sliku prije konačnog potpunog očvršćavanja. Potpuno stvrdnuti ljepilo stvara trajne veze koje otežavaju naknadno rastavljanje i ponovno otklanjanje grešaka.
Kalibracija okulara
Da biste rastavili okular, otvorite vanjsku cijev okulara pomoću alata za struganje. Naknadno ponovno lemljenje može precizno vratiti originalni promjer i širinu cijevi bez ugrožavanja preciznosti montaže.
Prije postavljanja okulara, pritisnite odstojne cijevi do kraja u položaj pomoću klešta, a zatim montirajte bazu za podešavanje okulara za fino podešavanje centriranja vlaknastog kabela. Temeljno očistite unutrašnje navoje okulara kako biste izbjegli da krhotine padnu na optički put tokom uvlačenja navoja. Polako rotirajte okular prema unutra dok posmatrate optičku sliku u realnom vremenu. Ako vlaknasti kabl nije poravnat, rastavite sve dijelove, ponovo očistite i ponovite sastavljanje.

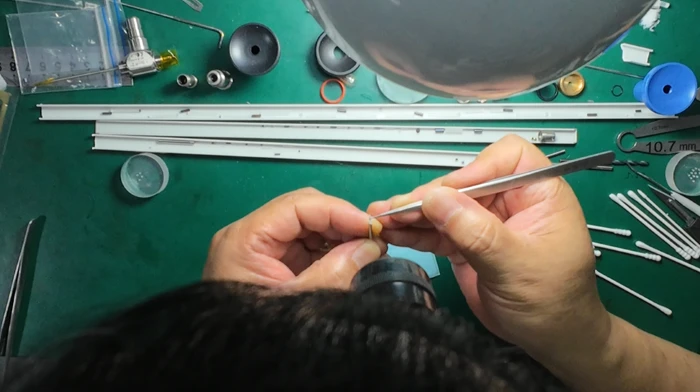

(Očistite unutrašnje navoje okulara)
Završna popravka i montaža
Prije potpune optičke montaže, svaka pojedinačna komponenta unutar tijela niskona mora se očistiti odvojeno, uključujući obje površine svake šipke sočiva i vanjsku površinu svake odstojne cijevi. Držite optička sočiva ili sklopove čistim pincetama, obrišite površine sočiva kružnim pokretima ili spiralno od centra do ruba koristeći tampone natopljene alkoholom kako biste uklonili prljavštinu umjesto da širite kontaminante. Često mijenjajte briseve tokom brisanja kako biste izbjegli sekundarne ogrebotine od prljavih briseva. Svi radovi na montaži moraju koristiti prethodno očišćene namjenske pincete i učvršćivače; direktan kontakt golom rukom sa sočivima će uvesti nove kontaminante.

(sastaviti)
Sav izbor prilagođenog alata, usklađivanje ljepila, procesi lijepljenja, demontaže i montaže prikazani u ovom slučaju su provjereni kroz ponovljene praktične pokuse održavanja. Nastavit ćemo dijeliti slučajeve za popravke drugih modela endoskopa u narednim člancima, pratite nas.
